Montážní příslušenství pro kompatibilní síťové kamery VIVOTEK
Určeno pro venkovní kamerové instalace
Poskytuje montážní základnu pro podporovanou kameru
Poskytuje prostor pro kabelové propojení kamery
Umožňuje připojení odpovídající kabelové trubky se závitem PF 3/4"
Lze použít v přímé montážní konfiguraci
Lze použít jako součást sloupové nebo rohové montážní sestavy
Konkrétní instalace se řídí dokumentací krabice, kamery a navazujícího příslušenství

Materiál: Aluminum Alloy
Konstrukce z hliníkové slitiny
Kovové provedení pro profesionální kamerové instalace
Materiál odpovídá oficiální specifikaci výrobce

Typ závitu: PF 3/4"
Závit je určený pro připojení odpovídající kabelové trubky nebo průchodky
Navazující prvek musí používat odpovídající typ a velikost závitu
Kabelový vstup musí být dokončen podle požadavků instalačního prostředí
Nepoužitý kabelový vstup musí být řádně uzavřený

Stupeň krytí: IP66 s podporovanými kamerami
Krytí platí pro správně sestavenou konfiguraci s kompatibilní kamerou
Výsledná ochrana závisí na správném uzavření kabelových vstupů
Všechny těsnicí prvky musí být správně usazené
Instalace musí být dokončena podle dokumentace výrobce

Celkové rozměry: 122 × 122 × 76 mm
Rozměry jsou uvedené v pořadí L × W × H
Délka instalační krabice: 122 mm
Šířka instalační krabice: 122 mm
Výška instalační krabice: 76 mm
Před instalací je nutné zohlednit také rozměry připojené kamery

Produktová varianta: V02
Konstrukce z hliníkové slitiny
Bílé povrchové provedení
Závit PF 3/4"
Krytí IP66 s podporovanými kamerami
Celkové rozměry 122 × 122 × 76 mm
Hmotnost produktu 760 g

VIVOTEK FD9360-H
VIVOTEK FD9380-H
VIVOTEK FD9380-HV-V2
VIVOTEK FD9383-HV
VIVOTEK IB9360-H
VIVOTEK IB9368-HT
VIVOTEK IB9380-H
VIVOTEK IB9388-HT
VIVOTEK IB9389-(E)H
VIVOTEK IB9389-(E)HM
VIVOTEK IB9389-(E)HT
VIVOTEK IB9389-EH(T)-V2
VIVOTEK IB9383-H(T)V
VIVOTEK IB9399-EHV
VIVOTEK IB9399-EHTV
VIVOTEK IB9389-EHV-V3
VIVOTEK IB9389-EHTV-V3
VIVOTEK IB9369
VIVOTEK IT9360-H
VIVOTEK IT9380-H
VIVOTEK IT9380-HV-V2
Seznam podporovaných modelů odpovídá produktové specifikaci výrobce
Před objednáním je vhodné ověřit aktuální konfiguraci příslušenství konkrétní kamery

VIVOTEK FD9360-H
VIVOTEK FD9380-H
VIVOTEK FD9380-HV-V2
VIVOTEK FD9383-HV
Instalační krabice poskytuje montážní rozhraní pro podporované fixed dome kamery
Konkrétní konfigurace se řídí dokumentací připojené kamery

VIVOTEK IB9360-H
VIVOTEK IB9368-HT
VIVOTEK IB9380-H
VIVOTEK IB9388-HT
VIVOTEK IB9389-(E)H
VIVOTEK IB9389-(E)HM
VIVOTEK IB9389-(E)HT
VIVOTEK IB9389-EH(T)-V2
VIVOTEK IB9383-H(T)V
VIVOTEK IB9399-EHV
VIVOTEK IB9399-EHTV
VIVOTEK IB9389-EHV-V3
VIVOTEK IB9389-EHTV-V3
VIVOTEK IB9369
Instalační krabice poskytuje montážní rozhraní pro podporované bullet kamery

VIVOTEK IT9360-H
VIVOTEK IT9380-H
VIVOTEK IT9380-HV-V2
Instalační krabice poskytuje montážní rozhraní pro podporované turret kamery
Konkrétní konfigurace se řídí dokumentací připojené kamery

Podpora vybraných fixed dome kamer VIVOTEK
Podpora vybraných bullet kamer VIVOTEK
Podpora vybraných turret kamer VIVOTEK
Kamera se připojuje podle odpovídající montážní konfigurace
Výsledné krytí závisí na kompatibilní kameře a správné instalaci
Instalace se řídí dokumentací konkrétní kamery

Sloupový montážní adaptér VIVOTEK AM-312
AM-71C lze použít jako navazující instalační krabici v kompatibilní sloupové sestavě
Výsledná konfigurace musí být ověřena pro konkrétní kameru
Sloupový adaptér AM-312 není součástí balení instalační krabice

Rohový montážní adaptér VIVOTEK AM-412
AM-71C lze použít jako navazující instalační krabici v kompatibilní rohové sestavě
Výsledná konfigurace musí být ověřena pro konkrétní kameru
Rohový adaptér AM-412 není součástí balení instalační krabice

Čtvercové provedení
Celkové rozměry 122 × 122 × 76 mm
Konstrukce z hliníkové slitiny
Bílé povrchové provedení
Připojovací závit PF 3/4"
Krytí IP66 s podporovanými kamerami
Hmotnost produktu 760 g

Upevnění podporované kamery k montážnímu podkladu
Poskytnutí prostoru pro kabelové propojení
Ochrana konektorů uvnitř instalační krabice
Možnost přivedení kabeláže odpovídající kabelovou trubkou
Použití v přímé montážní konfiguraci
Použití v kompatibilní sloupové nebo rohové sestavě

Kabelový vstup se závitem PF 3/4"
Vstup umožňuje připojení odpovídající kabelové trubky nebo průchodky
Kabelová trubka musí odpovídat typu a velikosti závitu
Kabeláž musí být chráněna podle požadavků instalačního prostředí
Nepoužitý vstup musí být správně uzavřený

Instalační krabice poskytuje prostor pro konektory a kabelové spojení
Kabelové spoje jsou umístěny uvnitř kovové konstrukce
Kabeláž musí být vedena bez nadměrného ohybu a mechanického namáhání
Všechny průchody musí být dokončeny podle požadavků prostředí
Výsledné krytí závisí na správném provedení celé sestavy

Montážní podklad musí být pevný, rovný a stabilní
Podklad musí bezpečně přenést hmotnost krabice a kamery
Použitý kotevní materiál musí odpovídat materiálu podkladu
Krabici lze použít s kompatibilním sloupovým adaptérem AM-312
Krabici lze použít s kompatibilním rohovým adaptérem AM-412

Vodotěsná instalační krabice pro venkovní použití
Krytí IP66 v kombinaci s podporovanými kamerami
Všechny kabelové vstupy musí být dokončeny podle požadavků prostředí
Připojená kamera musí být vhodná pro podmínky místa instalace
Kompletní sestava musí být instalována podle dokumentace výrobce

Kabeláž se vede připojenou kabelovou trubkou nebo připraveným kabelovým prostupem
Kabely je nutné protáhnout před finálním upevněním kamery
Kabeláž musí být chráněna proti tahu, zalomení a mechanickému poškození
Konektory se ukládají do vnitřního prostoru instalační krabice
Zapojení se řídí instalační dokumentací konkrétní kamery

Zvolte polohu instalační krabice a podporované kamery
Připravte montážní podklad a vedení kabeláže
Připevněte instalační krabici k pevnému podkladu
Protáhněte kabeláž připraveným kabelovým vstupem
Uložte kabelové spoje do vnitřního prostoru krabice
Připevněte kompatibilní kameru
Po dokončení ověřte stabilitu a správné uzavření celé sestavy

Připevněte sloupový adaptér AM-312 k odpovídajícímu sloupu
Připojte instalační krabici AM-71C ke sloupovému adaptéru
Veďte kabeláž podle konstrukce celé montážní sestavy
Připevněte kompatibilní kameru k instalační krabici
Všechny montážní spoje správně dotáhněte
Po dokončení ověřte stabilitu celé sestavy

Připevněte rohový adaptér AM-412 k odpovídajícímu rohu objektu
Připojte instalační krabici AM-71C k rohovému adaptéru
Veďte kabeláž podle konstrukce celé montážní sestavy
Připevněte kompatibilní kameru k instalační krabici
Všechny montážní spoje správně dotáhněte
Po dokončení ověřte stabilitu celé sestavy

Před instalací ověřte podporu konkrétního modelu kamery
Zvolte přímou, sloupovou nebo rohovou montážní konfiguraci
Připravte odpovídající vedení kabeláže
Připevněte instalační krabici k montážnímu podkladu nebo adaptéru
Protáhněte kabeláž kabelovým vstupem PF 3/4"
Uložte kabelové spoje do vnitřního prostoru krabice
Připevněte kompatibilní kameru
Všechny montážní spoje správně dotáhněte
Po dokončení ověřte mechanickou stabilitu a ochranu celé sestavy

Pravidelně kontrolujte dotažení montážních spojů
Kontrolujte upevnění kamery k instalační krabici
Kontrolujte uzavření krabice a stav těsnicích částí
Kontrolujte kabelový vstup PF 3/4"
Kontrolujte stav kabeláže a kabelových průchodů
Kontrolujte povrch krabice a případné známky poškození
Po servisním zásahu znovu ověřte stabilitu a ochranu celé sestavy

1× VIVOTEK AM-71C V02 vodotěsná instalační krabice
Prodejní balení výrobce obsahuje jeden kus instalační krabice
Kamera není součástí balení instalační krabice
Sloupový adaptér AM-312 není součástí balení
Rohový adaptér AM-412 není součástí balení
Kabelová trubka PF 3/4" není součástí balení
Kotevní materiál se volí podle montážního podkladu
Další montážní příslušenství se volí podle konkrétní kamerové sestavy

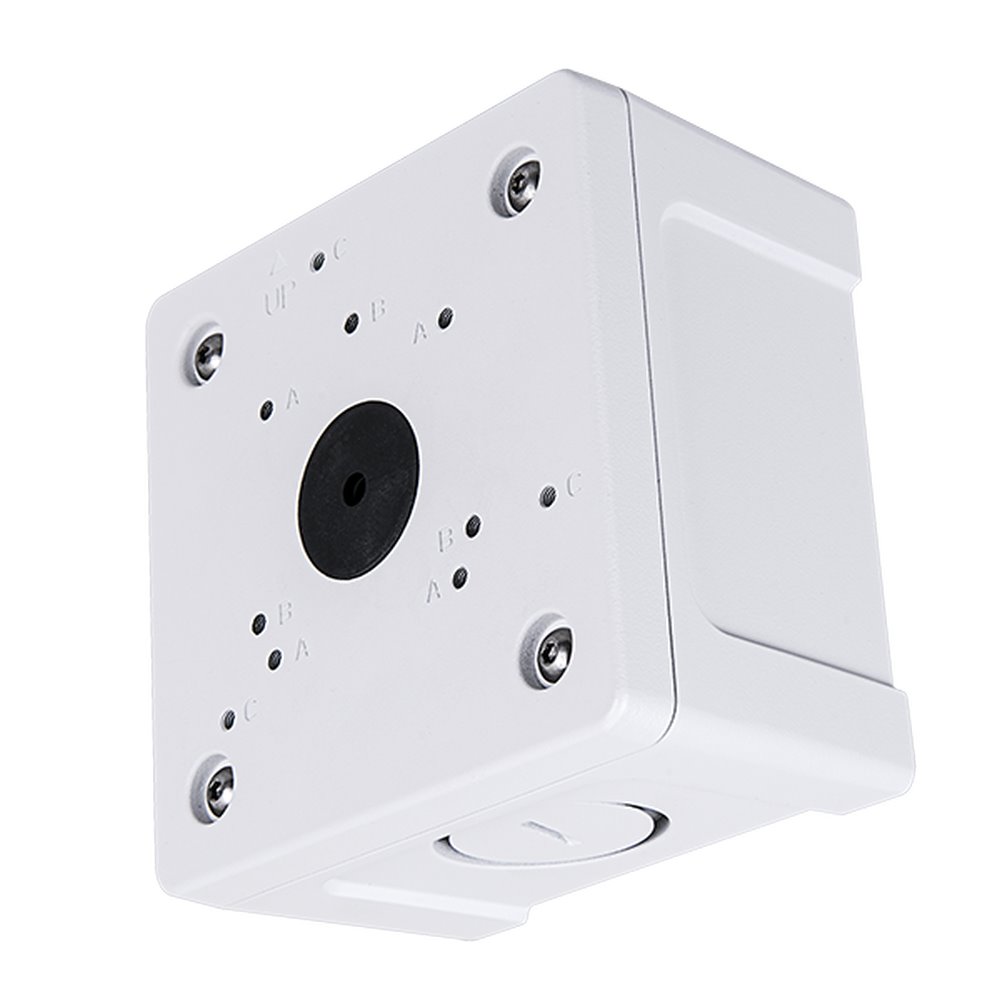

VIVOTEK AM-71C
VIVOTEK AM-71C V02
Waterproof Junction Box
Vodotěsná instalační krabice
Materiál hliníková slitina
Bílé povrchové provedení
Čtvercová kovová konstrukce
Připojovací závit PF 3/4"
Krytí IP66 s podporovanými kamerami
Celkové rozměry 122 × 122 × 76 mm
Hmotnost produktu 760 g
Podporovaný model VIVOTEK FD9360-H
Podporovaný model VIVOTEK FD9380-H
Podporovaný model VIVOTEK FD9380-HV-V2
Podporovaný model VIVOTEK FD9383-HV
Podporovaný model VIVOTEK IB9360-H
Podporovaný model VIVOTEK IB9368-HT
Podporovaný model VIVOTEK IB9380-H
Podporovaný model VIVOTEK IB9388-HT
Podporovaný model VIVOTEK IB9389-(E)H
Podporovaný model VIVOTEK IB9389-(E)HM
Podporovaný model VIVOTEK IB9389-(E)HT
Podporovaný model VIVOTEK IB9389-EH(T)-V2
Podporovaný model VIVOTEK IB9383-H(T)V
Podporovaný model VIVOTEK IB9399-EHV
Podporovaný model VIVOTEK IB9399-EHTV
Podporovaný model VIVOTEK IB9389-EHV-V3
Podporovaný model VIVOTEK IB9389-EHTV-V3
Podporovaný model VIVOTEK IB9369
Podporovaný model VIVOTEK IT9360-H
Podporovaný model VIVOTEK IT9380-H
Podporovaný model VIVOTEK IT9380-HV-V2
Podpora vybraných fixed dome kamer VIVOTEK
Podpora vybraných bullet kamer VIVOTEK
Podpora vybraných turret kamer VIVOTEK
Možnost přímé montáže k pevnému podkladu
Možnost použití se sloupovým adaptérem AM-312
Možnost použití s rohovým adaptérem AM-412
Vnitřní prostor pro ochranu kabelového propojení
Kabelový vstup se závitem PF 3/4"
Umožňuje vytvořit čistou a organizovanou kamerovou instalaci
Určeno pro venkovní kamerové instalace
Jeden kus instalační krabice v prodejním balení
Kamera a navazující montážní adaptéry nejsou součástí balení
Instalace se řídí dokumentací instalační krabice a připojené kamery
