Montážní příslušenství pro kompatibilní síťové kamery VIVOTEK
Určeno pro instalaci podporované kamery na pevný montážní podklad
Poskytuje prostor pro vedení a ochranu kabelových spojů
Umožňuje přivedení kabeláže středovým nebo bočním vstupem
Umožňuje připojení kabelové trubky se závitem PF 3/4"
Konkrétní způsob instalace se řídí dokumentací instalační krabice a připojené kamery

Materiál: Aluminum Alloy
Konstrukce z hliníkové slitiny
Kovové provedení pro profesionální kamerové instalace
Materiál odpovídá produktové specifikaci výrobce

Typ závitu: PF 3/4"
Závit je určený pro připojení odpovídající kabelové trubky nebo průchodky
Navazující prvek musí používat odpovídající typ a velikost závitu
Kabelový vstup musí být dokončen podle požadavků instalačního prostředí
Nepoužitý kabelový vstup musí být řádně uzavřený

Krytí IP66 v kombinaci s podporovanými kamerami
Krytí IP67 v kombinaci s podporovanými kamerami řady FD9389
Výsledné krytí závisí na správné instalaci kamery, těsnění a kabelových vstupů
Pryžové těsnění musí být správně usazené ve středovém otvoru
Horní kryt musí být správně uzavřený a dotažený

Celkový průměr instalační krabice: O138 mm
Celková výška instalační krabice: 55 mm
Kompaktní kruhové provedení
Před instalací je nutné zohlednit rozměry připojené kamery
Instalační prostor musí umožňovat montáž a následnou údržbu celé kamerové sestavy

Produktová varianta V02
Materiál hliníková slitina
Bílé povrchové provedení
Závit PF 3/4"
Celkové rozměry O138 × 55 mm
Hmotnost produktu 736 g

VIVOTEK FD9189-H(T)-V2
VIVOTEK FD9360-H
VIVOTEK FD9368-HTV
VIVOTEK FD9380-H
VIVOTEK FD9388-HTV
VIVOTEK FD9389-EH(T)V-V2
VIVOTEK FD9383-H(T)V
VIVOTEK FD9380-H(T)V-V2
VIVOTEK FD9199-H
VIVOTEK FD9189-H-V3
VIVOTEK FD9399-EHV
VIVOTEK FD9399-EHTV
VIVOTEK FD9389-EHV-V3
VIVOTEK FD9389-EHTV-V3
VIVOTEK IT9388-HT
VIVOTEK IT9389-H-V2
VIVOTEK IT9383-H(T)VW
Před objednáním je vhodné ověřit aktuální konfiguraci příslušenství konkrétní kamery

VIVOTEK FD9189-H(T)-V2
VIVOTEK FD9360-H
VIVOTEK FD9368-HTV
VIVOTEK FD9380-H
VIVOTEK FD9388-HTV
VIVOTEK FD9389-EH(T)V-V2
VIVOTEK FD9383-H(T)V
VIVOTEK FD9380-H(T)V-V2
VIVOTEK FD9199-H
VIVOTEK FD9189-H-V3
VIVOTEK FD9399-EHV
VIVOTEK FD9399-EHTV
VIVOTEK FD9389-EHV-V3
VIVOTEK FD9389-EHTV-V3

VIVOTEK IT9388-HT
VIVOTEK IT9389-H-V2
VIVOTEK IT9383-H(T)VW
Instalační krabice používá odpovídající skupinu montážních otvorů podle modelu kamery
Konkrétní upevnění se řídí dokumentací instalační krabice a kamery

Určeno pro vybrané kamery řady FD9389
Určeno pro kameru FD9368-HTV
Určeno pro kameru FD9388-HTV
Pro FD9368-HTV a FD9388-HTV se používají tři odpovídající montážní šrouby
Pro řadu FD9389 se používají tři odpovídající montážní šrouby

Určeno pro kameru VIVOTEK IT9388-HT
Kamera se upevňuje třemi odpovídajícími montážními šrouby
Použité montážní otvory musí odpovídat označení typu B
Upevnění se řídí instalační dokumentací kamery a instalační krabice

Určeno pro kameru VIVOTEK FD9360-H
Určeno pro kameru VIVOTEK FD9380-H
Kamera se upevňuje třemi odpovídajícími montážními šrouby
Použité montážní otvory musí odpovídat označení typu C

Určeno pro kameru VIVOTEK IT9389-H-V2
Kamera se upevňuje třemi odpovídajícími montážními šrouby
Použité montážní otvory musí odpovídat označení typu D
Upevnění se řídí instalační dokumentací kamery a instalační krabice

Podpora vybraných fixed dome kamer VIVOTEK
Podpora vybraných turret kamer VIVOTEK
Kamera se připojuje k odpovídající skupině montážních otvorů
Výsledné krytí závisí na modelu kamery a správném provedení instalace
Instalace se řídí dokumentací konkrétní kamery

Kruhové provedení o průměru O138 mm
Celková výška 55 mm
Konstrukce z hliníkové slitiny
Bílé povrchové provedení
Odnímatelný horní kryt
Středový a boční kabelový vstup
Připojovací závit PF 3/4"
Hmotnost produktu 736 g

Upevnění podporované kamery k montážnímu podkladu
Poskytnutí prostoru pro kabelové propojení
Ochrana kabelové průchodky a konektorů uvnitř krabice
Možnost přivedení kabeláže zezadu přes stěnu
Možnost přivedení kabeláže boční trubkou PF 3/4"
Vytvoření ucelené kamerové montážní sestavy

Středový kabelový otvor pro vedení kabeláže zezadu
Boční závitový vstup PF 3/4"
Kabeláž lze vést stěnou za instalační krabicí
Kabeláž lze vést připojenou kabelovou trubkou
Nepoužitý vstup musí být správně uzavřený

Pryžové těsnění se instaluje do středového otvoru krabice
Vnější okraj těsnění musí správně překrývat hranu otvoru
Ethernetový kabel kamery se vede středem těsnění
Nesprávné usazení těsnění může snížit ochranu sestavy
Nepoužitý středový otvor musí být řádně utěsněný

Kabelová průchodka se používá pro vodotěsné vedení kabeláže
Kabel musí odpovídat rozměrovým požadavkům použité průchodky
Vodotěsné součásti průchodky se instalují podle instalační dokumentace kamery
Průchodka je po instalaci chráněna uvnitř instalační krabice
Po montáži je nutné ověřit správné dotažení všech částí průchodky

Horní kryt instalační krabice je odnímatelný
Kryt umožňuje přístup ke kabelovým spojům a montážním otvorům
Po dokončení instalace se kryt upevňuje třemi šrouby
Všechny šrouby musí být rovnoměrně a správně dotažené
Nesprávně uzavřený kryt může snížit ochranu celé sestavy

Montážní podklad musí být pevný, rovný a stabilní
Podklad musí bezpečně přenést hmotnost krabice a kamery
Použitý kotevní materiál musí odpovídat materiálu stěny
Krabice nesmí být instalována na poškozený nebo nestabilní podklad
Před montáží je nutné ověřit vedení kabeláže za stěnou nebo kabelovou trubkou

Instalační krabice je určená pro montáž podporovaných kamer
V kombinaci s podporovanými kamerami poskytuje krytí IP66
V kombinaci s kamerami řady FD9389 poskytuje krytí IP67
Všechny kabelové vstupy musí být dokončeny podle požadavků prostředí
Kompletní sestava musí být instalována podle dokumentace výrobce

Kabeláž lze vést středovým otvorem ze zadní strany krabice
Kabeláž lze vést bočním vstupem PF 3/4"
Kabely je nutné protáhnout před finálním upevněním kamery
Kabeláž musí být chráněna proti tahu, zalomení a mechanickému poškození
Ethernetový kabel se vede středovým otvorem a pryžovým těsněním
Zapojení se řídí instalační dokumentací konkrétní kamery

Ověřte podporu konkrétního modelu kamery
Zvolte požadovanou montážní polohu instalační krabice
Rozhodněte, zda bude kabeláž vedena stěnou nebo boční kabelovou trubkou
Připravte kabelovou průchodku a odpovídající těsnění
Zkontrolujte stav krabice, krytu, těsnění a spojovacích prvků
Připravte odpovídající kotevní materiál podle montážního podkladu

Odstraňte horní kryt instalační krabice
Přiložte montážní šablonu na požadované místo
Připravte montážní otvory podle polohy instalační krabice
Protáhněte kabeláž středovým nebo bočním vstupem
Připevněte instalační krabici k montážnímu podkladu
Ověřte pevnost a správné zarovnání krabice

Sejměte horní kryt kompatibilní kamery podle její dokumentace
Protáhněte ethernetový kabel kamery středovým otvorem a pryžovým těsněním
Zvolte odpovídající skupinu montážních otvorů A, B, C nebo D
Připevněte kameru odpovídajícími šrouby
Dokončete kabelové propojení podle instalační příručky kamery
Zkontrolujte správné usazení všech těsnicích součástí

Zkontrolujte kabelové spoje uvnitř instalační krabice
Ověřte správné usazení kabelové průchodky a pryžového těsnění
Zkontrolujte uzavření nepoužitého kabelového vstupu
Nasaďte horní kryt instalační krabice
Upevněte horní kryt třemi šrouby
Po dokončení ověřte stabilitu a těsnost celé sestavy

Před instalací ověřte podporu konkrétního modelu kamery
Odstraňte horní kryt instalační krabice
Nainstalujte kabelovou průchodku a protáhněte kabeláž
Připevněte krabici k pevnému montážnímu podkladu
Protáhněte kabel kamery středovým otvorem a pryžovým těsněním
Připevněte kameru pomocí odpovídajících montážních otvorů a šroubů
Dokončete vodotěsné kabelové propojení podle dokumentace kamery
Uzavřete nepoužitý kabelový vstup
Upevněte horní kryt třemi šrouby
Po dokončení ověřte mechanickou stabilitu a těsnost celé sestavy

Pravidelně kontrolujte dotažení montážních spojů
Kontrolujte upevnění kamery k instalační krabici
Kontrolujte dotažení tří šroubů horního krytu
Kontrolujte stav pryžového těsnění a kabelové průchodky
Kontrolujte uzavření nepoužitého kabelového vstupu
Kontrolujte stav kabeláže a kabelových průchodů
Kontrolujte povrch krabice a případné známky poškození
Po servisním zásahu znovu ověřte stabilitu a těsnost celé sestavy

1× VIVOTEK AM-71B vodotěsná instalační krabice
1× odnímatelný horní kryt
Pryžové těsnění středového kabelového otvoru
Kabelová průchodka pro vodotěsné vedení kabeláže
Montážní šrouby pro podporované skupiny kamer
Montážní šablona pro přípravu montážních otvorů
Prodejní balení výrobce obsahuje jeden kus instalační krabice
Kamera není součástí balení instalační krabice
Kabelová trubka PF 3/4" není součástí balení
Kotevní materiál pro montáž na stěnu se volí podle montážního podkladu

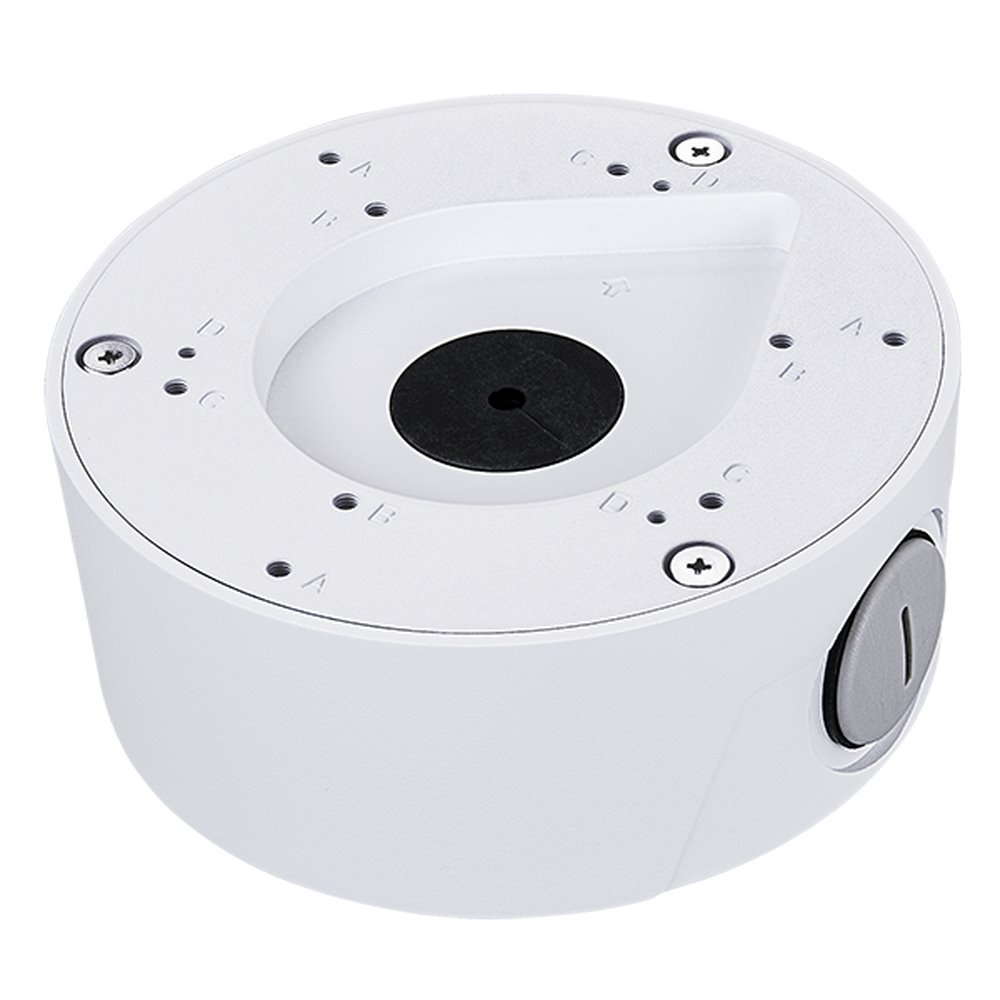

VIVOTEK AM-71B
Waterproof Conduit Box
Vodotěsná instalační krabice
Produktová varianta AM-71B V02
Materiál hliníková slitina
Bílé povrchové provedení
Kruhová kovová konstrukce
Připojovací závit PF 3/4"
Krytí IP66 v kombinaci s podporovanými kamerami
Krytí IP67 v kombinaci s kamerami řady FD9389
Celkové rozměry O138 × 55 mm
Hmotnost produktu 736 g
Podporovaný model VIVOTEK FD9189-H(T)-V2
Podporovaný model VIVOTEK FD9360-H
Podporovaný model VIVOTEK FD9368-HTV
Podporovaný model VIVOTEK FD9380-H
Podporovaný model VIVOTEK FD9388-HTV
Podporovaný model VIVOTEK FD9389-EH(T)V-V2
Podporovaný model VIVOTEK FD9383-H(T)V
Podporovaný model VIVOTEK FD9380-H(T)V-V2
Podporovaný model VIVOTEK FD9199-H
Podporovaný model VIVOTEK FD9189-H-V3
Podporovaný model VIVOTEK FD9399-EHV
Podporovaný model VIVOTEK FD9399-EHTV
Podporovaný model VIVOTEK FD9389-EHV-V3
Podporovaný model VIVOTEK FD9389-EHTV-V3
Podporovaný model VIVOTEK IT9388-HT
Podporovaný model VIVOTEK IT9389-H-V2
Podporovaný model VIVOTEK IT9383-H(T)VW
Podpora vybraných fixed dome kamer VIVOTEK
Podpora vybraných turret kamer VIVOTEK
Montážní otvory typu A pro vybrané modely FD93
Montážní otvory typu B pro model IT9388-HT
Montážní otvory typu C pro modely FD9360-H a FD9380-H
Montážní otvory typu D pro model IT9389-H-V2
Středový kabelový vstup
Boční kabelový vstup PF 3/4"
Možnost vedení kabeláže stěnou za instalační krabicí
Možnost vedení kabeláže boční kabelovou trubkou
Pryžové těsnění středového kabelového otvoru
Vodotěsná kabelová průchodka
Odnímatelný horní kryt
Upevnění horního krytu třemi šrouby
Ochrana kabelových spojů uvnitř instalační krabice
Umožňuje čistou a organizovanou kamerovou instalaci
Jeden kus instalační krabice v prodejním balení
Kamera není součástí balení instalační krabice
Kabelová trubka PF 3/4" není součástí balení
Instalace se řídí dokumentací instalační krabice a připojené kamery
