Montážní příslušenství pro síťové kamery VIVOTEK
Určeno pro profesionální instalaci na vnější roh objektu
Umožňuje připojení podporované kamery nebo dalšího montážního prvku
Vytváří stabilní montážní plochu pro kamerovou sestavu
Konkrétní konfigurace se řídí dokumentací připojené kamery a příslušenství

Materiál: SECC
Kovová konstrukce z ocelového materiálu SECC
Pevné provedení pro profesionální kamerové instalace
Materiál odpovídá technické specifikaci revize V04

Konstrukce určená pro montáž na vnější roh budovy
Dvě kovové části vytvářejí montážní plochu přes roh objektu
Střední montážní plocha slouží pro připojení kompatibilní kamery nebo příslušenství
Konstrukce přenáší zatížení kamerové sestavy na obě strany rohu

Celkové rozměry adaptéru: 315 × 216 × 170 mm
Rozměry jsou uvedené v pořadí L × W × H
Před instalací je nutné zohlednit rozměry připojené kamery nebo držáku
Instalační prostor musí umožnit montáž a následnou údržbu celé sestavy

VIVOTEK IB9391-EHTV-V2
VIVOTEK IB9365-EHTV-V2
VIVOTEK IB9367-EHT-V2
VIVOTEK IB9367-EHT-V2 s objektivem 5–50 mm
VIVOTEK IB9387-EHTV-V3 s objektivem 2,7–13,5 mm
VIVOTEK IB9387-EHTV-V3 s objektivem 7–22 mm
VIVOTEK IB9387-EHTV-V3 s objektivem 12–40 mm
VIVOTEK IB9387-LPR-V3
VIVOTEK IB9380-H
VIVOTEK IB9369
VIVOTEK IB9368-HT
VIVOTEK IB9388-HT
VIVOTEK IB9383-HV
VIVOTEK IB9383-HTV
VIVOTEK IB9389-EH-V2
VIVOTEK IB9389-EHT-V2
VIVOTEK IB9399-EHV
VIVOTEK IB9399-EHTV-V3
VIVOTEK IB9389-EHV-V3
VIVOTEK IB9389-EHTV-V3

VIVOTEK TB9332-E
VIVOTEK TB9333-E
Podpora se vztahuje na modely uvedené v technické specifikaci revize V04
Před instalací je nutné ověřit montážní konfiguraci konkrétní varianty kamery

Podpora vybraných bullet kamer VIVOTEK
Podpora vybraných termálních kamer VIVOTEK
Kamera může být připojena přímo nebo pomocí odpovídajícího montážního prvku
Způsob upevnění závisí na montážním rozhraní konkrétní kamery

Vybrané kompatibilní kamery lze upevnit přímo k montážní ploše adaptéru
Montážní otvory se volí podle konkrétního modelu kamery
Použité šrouby musí odpovídat instalační dokumentaci kamery
Kabelové konektory musí být při přímé instalaci odpovídajícím způsobem chráněné

Rohový adaptér může sloužit jako základna dalšího montážního prvku VIVOTEK
Navazující držák musí používat odpovídající montážní otvory
Výsledná konfigurace musí být ověřena pro konkrétní kameru
Navazující montážní příslušenství není součástí standardního produktu AM-412 V04

Konstrukce z materiálu SECC
Bílé povrchové provedení
Dvoudílná rohová konstrukce
Celkové rozměry 315 × 216 × 170 mm
Hmotnost produktu 2 186 g
Provedení určené pro profesionální instalaci na roh objektu

Připevnění podporované kamery na vnější roh objektu
Vytvoření pevné montážní plochy přes roh budovy
Přenos zatížení kamerové sestavy na obě strany rohu
Možnost připojení kompatibilního navazujícího držáku
Umístění kamery do vhodné pozice pro sledování prostoru

Obě strany rohu musí vytvořit stabilní montážní podklad
Montážní podklad musí bezpečně přenést hmotnost celé kamerové sestavy
Použitý kotevní materiál musí odpovídat materiálu objektu
Adaptér nesmí být instalován na popraskaný, poškozený nebo nestabilní podklad
Před montáží je nutné ověřit stav a nosnost obou montážních ploch

Boční montážní otvory slouží pro upevnění adaptéru k rohu objektu
Střední montážní otvory slouží pro připojení kompatibilní kamery nebo držáku
Konkrétní otvory se volí podle připojeného modelu kamery
Montážní otvory musí být zarovnány před dotažením spojovacích prvků

Kabeláž je nutné připravit před finálním upevněním kamery
Vedení kabelů závisí na konstrukci připojené kamery nebo držáku
Kabely musí být chráněné proti tahu, zalomení a mechanickému poškození
Konektory a kabelové průchody musí odpovídat prostředí instalace
Zapojení se řídí dokumentací konkrétní kamery

Kabelové spoje musí být chráněné proti mechanickému poškození
Pro venkovní instalaci musí být konektory a průchody odpovídajícím způsobem utěsněné
Přímá instalace kamery musí zajistit ochranu zadních kabelů a konektorů
Úroveň ochrany výsledné sestavy závisí na připojené kameře a způsobu montáže

Podmínky použití závisejí na připojené kameře a montážním příslušenství
Pro venkovní instalaci musí být všechny relevantní komponenty určené pro venkovní prostředí
Kabelové spoje musí odpovídat podmínkám instalačního místa
Kompletní sestava musí být instalována podle dokumentace výrobce

Ověřte stav a nosnost obou montážních ploch rohu
Sestavte obě části rohového adaptéru
Umístěte adaptér do požadované montážní polohy
Označte a připravte kotevní otvory
Připravte odpovídající vedení kabeláže
Připevněte adaptér k oběma stranám rohu
Připojte kompatibilní kameru nebo montážní držák
Všechny spojovací prvky správně dotáhněte
Po montáži ověřte mechanickou stabilitu celé sestavy

Pravidelně kontrolujte dotažení kotevních a montážních spojů
Kontrolujte spojení obou částí rohového adaptéru
Kontrolujte stabilitu připojené kamery nebo držáku
Kontrolujte stav kovového povrchu
Kontrolujte kabeláž a ochranu kabelových spojů
Po servisním zásahu znovu ověřte stabilitu celé sestavy

1× VIVOTEK AM-412 V04 rohový montážní adaptér
Dvě kovové části rohové montážní konstrukce
Spojovací montážní prvky pro sestavení adaptéru
Rozměry prodejního balení 396 × 197 × 243 mm
Hmotnost prodejního balení 2 752 g
Kamera není součástí balení adaptéru
Navazující kamerový nebo nástěnný držák není součástí technické specifikace adaptéru
Kotevní materiál pro upevnění k rohu se volí podle montážního podkladu
Přesný obsah spojovacích prvků se může lišit podle revize produktu a regionální distribuce

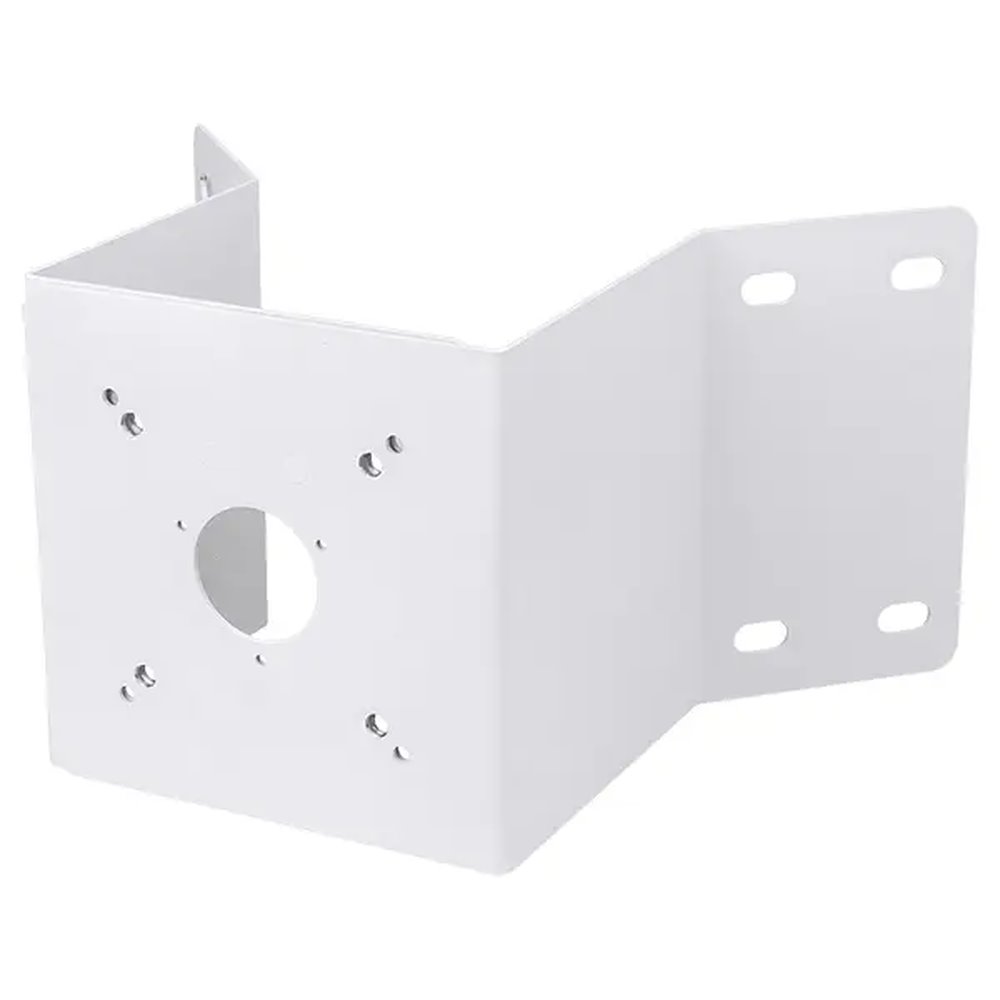

VIVOTEK AM-412 V04
Corner Mount Adapter
Rohový montážní adaptér
Produktová revize V04
Určeno pro montáž kompatibilní kamerové sestavy na vnější roh
Materiál SECC
Bílé povrchové provedení
Dvoudílná kovová rohová konstrukce
Celkové rozměry 315 × 216 × 170 mm
Hmotnost produktu 2 186 g
Rozměry balení 396 × 197 × 243 mm
Hmotnost balení 2 752 g
Rozměry přepravního kartonu 493 × 412 × 438 mm
Přepravní karton obsahuje 4 kusy
Hmotnost přepravního kartonu 11 500 g
Podpora vybraných bullet kamer řady IB93
Podpora termální kamery TB9332-E
Podpora termální kamery TB9333-E
Podporovaný model IB9391-EHTV-V2
Podporovaný model IB9365-EHTV-V2
Podporované varianty IB9367-EHT-V2
Podporované varianty IB9387-EHTV-V3
Podporovaný model IB9387-LPR-V3
Podporovaný model IB9380-H
Podporovaný model IB9369
Podporovaný model IB9368-HT
Podporovaný model IB9388-HT
Podporovaný model IB9383-HV
Podporovaný model IB9383-HTV
Podporovaný model IB9389-EH-V2
Podporovaný model IB9389-EHT-V2
Podporovaný model IB9399-EHV
Podporovaný model IB9399-EHTV-V3
Podporovaný model IB9389-EHV-V3
Podporovaný model IB9389-EHTV-V3
Vytváří pevnou montážní plochu přes roh objektu
Přenáší zatížení na obě strany montážního rohu
Umožňuje přímé nebo nepřímé připojení kompatibilní kamery
Jeden kus produktu v prodejním balení
Kamera není součástí balení adaptéru
Kotevní materiál se volí podle montážního podkladu
Obě montážní plochy musí bezpečně přenést hmotnost celé sestavy
Kabelové spoje musí být chráněné podle podmínek instalačního prostředí
Instalace se řídí dokumentací adaptéru a připojené kamery
