Montážní příslušenství pro síťové kamery VIVOTEK
Určeno pro nástěnnou montáž podporovaných kamer
Vytváří montážní odstup kamery od stěny
Umožňuje upevnění kamery na svislou montážní plochu
Umožňuje vedení kabeláže z montážní stěny ke kameře
Konkrétní způsob instalace se řídí dokumentací držáku a kamery

Materiál: Aluminum Alloy
Konstrukce z hliníkové slitiny
Kovové provedení pro profesionální kamerové instalace
Materiál odpovídá oficiální specifikaci výrobce

Specifikace opláštění: Salt Spray 96hrs
Povrchové provedení bylo testováno solnou mlhou po dobu 96 hodin
Držák je doporučen pro obecná venkovní prostředí
Starší produktové podklady nedoporučují použití v pobřežních oblastech s vysokou salinitou

Anglické označení výrobce: L-shape Bracket
Konstrukce ve tvaru L
Určeno pro umístění podporované kamery před montážní plochu
Držák tvoří pevnou část nástěnné kamerové sestavy

Celkové rozměry: 135 × 110 × 60 mm
Rozměry jsou uvedené v pořadí L × W × H
Před instalací je nutné zohlednit také rozměry připojené kamery
Dostupný prostor musí umožnit montáž a následnou údržbu kamery

Revize V01
Revize V02
Revize V03
Jednotlivé revize mají rozdílný seznam podporovaných kamer
Před objednáním je nutné ověřit revizi produktu a podporu konkrétní kamery

VIVOTEK IT9389-H
VIVOTEK IT9389-HT
VIVOTEK IT9360-H
VIVOTEK IT9380-H
VIVOTEK FD9366-HV
VIVOTEK FD9369
VIVOTEK IT9380-HV-V2
Seznam podporovaných modelů odpovídá specifikaci revize V03

VIVOTEK IT9389-H
VIVOTEK IT9389-HT
VIVOTEK IT9360-H
VIVOTEK IT9380-H
VIVOTEK FD9366-HV
Seznam podporovaných modelů odpovídá specifikaci revize V02

VIVOTEK IT9389-H
VIVOTEK IT9389-HT
VIVOTEK IT9360-H
VIVOTEK IT9380-H
Seznam podporovaných modelů odpovídá specifikaci revize V01

Podpora vybraných turret kamer řady IT93
Podpora vybraných pevných dome kamer řady FD93
Výsledné vlastnosti sestavy závisí na provedení připojené kamery
Instalace se řídí dokumentací konkrétního modelu kamery

Držák se upevňuje ke stěně prostřednictvím čtyř montážních otvorů
Instalační příručka uvádí čtyři montážní šrouby pro upevnění ke stěně
Instalační příručka uvádí čtyři plastové hmoždinky
Montážní poloha se připravuje podle instalační dokumentace držáku

Čtyři šrouby TP4 × 25
Provedení Phillips truss
Šrouby jsou určené pro upevnění držáku ke stěně
Vhodnost dodaného kotevního materiálu závisí na konkrétním montážním podkladu

Čtyři plastové hmoždinky
Hmoždinky jsou určené pro upevnění držáku ke vhodnému montážnímu podkladu
Pro konkrétní materiál stěny může být nutné použít jiný odpovídající kotevní systém

Čtyři šrouby M4 × 8 s válcovou hlavou
Instalační příručka používá označení montážních otvorů A
Tato konfigurace je uvedena pro kamery IT9360-H a IT9380-H
Přesný postup montáže se řídí instalační dokumentací kamery

Tři šrouby M3 × 8 s válcovou hlavou
Instalační příručka používá označení montážních otvorů B
Tato konfigurace je uvedena pro kamery IT9389-H a IT9389-HT
Přesný postup montáže se řídí instalační dokumentací kamery

Kameru je nutné před finálním upevněním natočit do požadovaného směru záběru
Montážní otvory kamery se zarovnají s odpovídajícími otvory držáku
Po upevnění kamery je nutné dokončit instalaci podle jejího návodu
Výsledný směr záběru se kontroluje po mechanickém upevnění kamery

Produkt je doporučen pro obecná venkovní prostředí
Starší produktové podklady vylučují pobřežní oblasti s vysokou salinitou
Povrchové provedení je testováno solnou mlhou po dobu 96 hodin
Výsledné podmínky použití závisí také na instalované kameře a provedení kabeláže

Instalační příručka předpokládá otvor ve stěně pro vedení kabeláže
Kabeláž se protahuje před upevněním kamery k držáku
Držák umožňuje vedení napájecích vodičů
Držák umožňuje vedení síťového kabelu Ethernet
Držák umožňuje vedení kabelů digitálních vstupů a výstupů DI/DO
Zapojení kabelů se řídí dokumentací konkrétní kamery

Instalační příručka uvádí instalaci vodotěsných součástí kolem ethernetového kabelu
Vodotěsné připojení se provádí podle návodu konkrétní kamery
Kabelové spoje musí odpovídat požadavkům venkovního instalačního prostředí
Po instalaci je nutné ověřit správné sestavení kabelové průchodky

Konstrukce z hliníkové slitiny
Bílé povrchové provedení
Povrch testovaný solnou mlhou po dobu 96 hodin
Celkové rozměry 135 × 110 × 60 mm
Hmotnost produktu 354 g
Určeno pro profesionální nástěnnou montáž podporované kamery

Připevnění podporované kamery k vertikálnímu montážnímu podkladu
Vytvoření potřebného odstupu kamery od stěny
Umístění kamery do požadovaného směru záběru
Vedení napájecí, síťové a vstupně-výstupní kabeláže
Pevné mechanické spojení kamery s montážním podkladem

Zvolte požadovanou polohu držáku a připojené kamery
Připravte čtyři montážní otvory pro upevnění držáku
Připravte otvor ve stěně pro vedení kabeláže
Vložte odpovídající hmoždinky do montážních otvorů
Připevněte držák ke stěně čtyřmi šrouby
Protáhněte napájecí, síťovou a případnou DI/DO kabeláž
Nainstalujte vodotěsné součásti ethernetového připojení
Natočte kameru do požadovaného směru záběru
Zarovnejte montážní otvory kamery s odpovídajícími otvory držáku
Upevněte kameru odpovídajícími šrouby
Dokončete instalaci podle návodu konkrétní kamery

Montážní podklad musí bezpečně přenést hmotnost držáku a kamery
Použitý kotevní materiál musí odpovídat konstrukci stěny
Držák nesmí být upevněn k nestabilnímu nebo poškozenému podkladu
Po instalaci je nutné ověřit mechanickou stabilitu celé sestavy

Pravidelně kontrolujte dotažení montážních spojů
Kontrolujte stabilitu držáku a připojené kamery
Kontrolujte stav kabeláže a kabelových průchodů
Kontrolujte vodotěsné součásti ethernetového připojení
Kontrolujte povrch držáku a případné známky poškození
Po údržbě ověřte požadovaný směr záběru kamery

1× VIVOTEK AM-21M montážní držák ve tvaru L
4× šroub TP4 × 25 pro upevnění držáku ke stěně
4× plastová hmoždinka
4× šroub M4 × 8 pro kompatibilní kamery s montážními otvory A
3× šroub M3 × 8 pro kompatibilní kamery s montážními otvory B
Kamera není součástí balení držáku
Vhodnost dodaného kotevního materiálu je nutné ověřit podle montážního podkladu

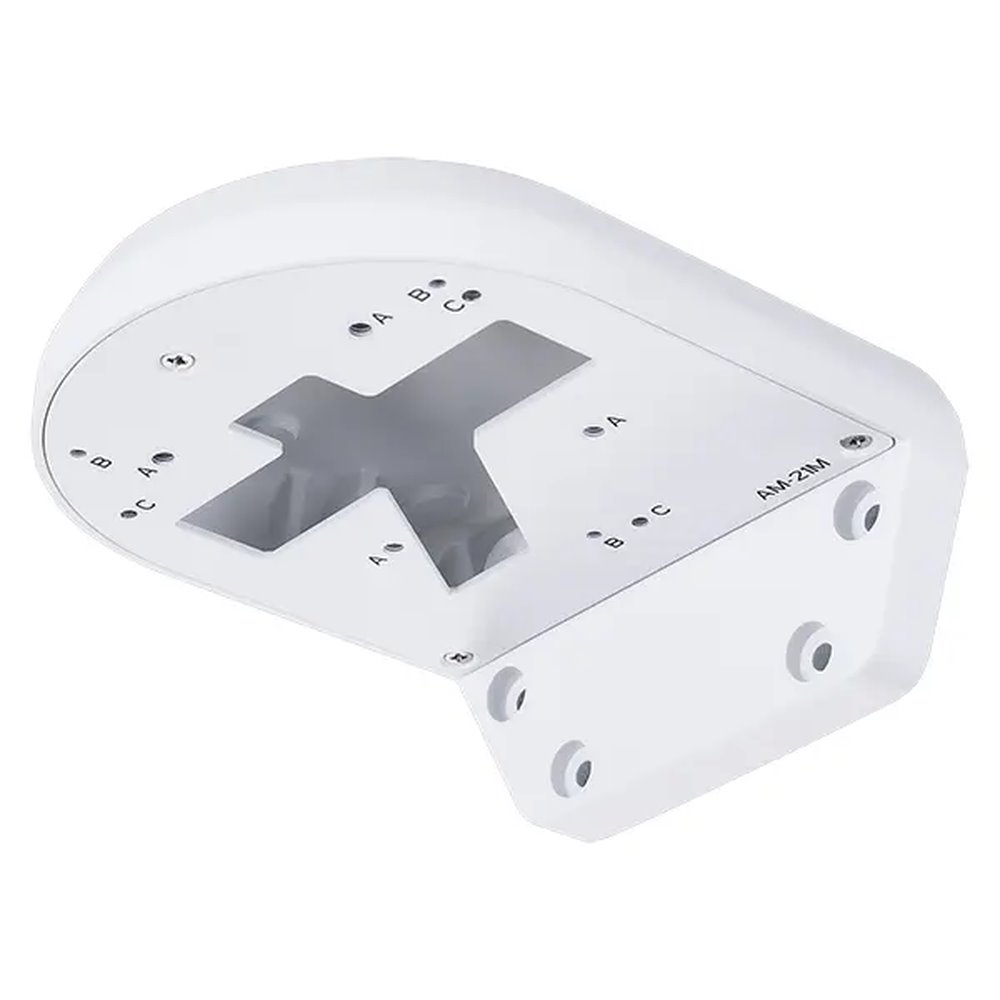

VIVOTEK AM-21M
L-shape Bracket
Montážní držák ve tvaru L
Nástěnná montáž podporovaných síťových kamer
Materiál hliníková slitina
Bílé provedení
Povrch testovaný solnou mlhou po dobu 96 hodin
Celkové rozměry 135 × 110 × 60 mm
Hmotnost produktu 354 g
Revize produktu V01, V02 a V03
Podporovaný model VIVOTEK IT9389-H
Podporovaný model VIVOTEK IT9389-HT
Podporovaný model VIVOTEK IT9360-H
Podporovaný model VIVOTEK IT9380-H
Podporovaný model VIVOTEK FD9366-HV od revize V02
Podporovaný model VIVOTEK FD9369 u revize V03
Podporovaný model VIVOTEK IT9380-HV-V2 u revize V03
Čtyři montážní otvory pro upevnění ke stěně
Čtyři šrouby TP4 × 25
Čtyři plastové hmoždinky
Čtyři šrouby M4 × 8 pro montážní otvory A
Tři šrouby M3 × 8 pro montážní otvory B
Umožňuje vedení napájecí kabeláže
Umožňuje vedení síťového kabelu Ethernet
Umožňuje vedení kabeláže DI/DO
Podpora vodotěsných součástí ethernetového připojení
Kamera se orientuje do požadovaného směru před finálním upevněním
Doporučeno pro obecná venkovní prostředí
Starší podklady nedoporučují použití v pobřežních oblastech s vysokou salinitou
Kamera není součástí balení držáku
Instalace se řídí dokumentací konkrétní kamery a držáku
