Socket LGA1700
Podpora procesorů Intel® Core™ 14. generace
Podpora procesorů Intel® Core™ 13. generace
Podpora procesorů Intel® Core™ 12. generace
Maximální TDP procesoru: 65 W
Pro podporu konkrétního procesoru je nutné ověřit aktuální CPU Support List a požadovanou verzi BIOSu

Čipset Intel® B660
Základní deska B660M-STX
Kompaktní provedení určené pro systém ASRock DeskMini B660 Series

Dr.MOS integrované power stage řešení
Dr.MOS je optimalizováno pro synchronous buck-set down voltage applications
Integrované řešení dodává vyšší proud pro jednotlivé fáze než tradiční diskrétní MOSFETy
Premium 60A Power Choke
Premium 60A Power Choke podle ASRock zvyšuje saturační proud až na trojnásobek oproti tradičním tlumivkám
Aluminum MOSFET Heatsink
Hliníkový chladič MOSFET zajišťuje odvod tepla a stabilitu systému při zatížení

Podpora chladiče procesoru Intel®
Maximální podporovaná výška chladiče: 47 mm
Kompatibilitu konkrétního chladiče je nutné ověřit podle jeho rozměrů a konstrukce

2× SO-DIMM slot
Podpora DDR4-3200 MHz
Podpora Dual Channel
Maximální kapacita paměti: 64 GB
Podpora non-ECC pamětí
Skutečná rychlost a kompatibilita závisí na procesoru, paměťových modulech, BIOSu a konfiguraci systému

1× HDMI
HDMI podporuje rozlišení 4K při 60 Hz
1× DisplayPort 1.4
1× DisplayPort 1.4 přes zadní USB Type-C Alt Mode
1× D-Sub
Podpora až čtyř displejů současně
Dostupné rozlišení a počet současně používaných displejů závisí na procesoru, integrovaném grafickém řešení, monitorech a konfiguraci systému

Realtek ALC269 Audio Codec
1× přední MIC-In
1× přední Headphone with MIC Jack
1× interní Audio Header, 4-Pin
Volitelný Rear Audio Cable pro připojení externích audio zařízení

1× Blazing M.2 Socket M2_1
Podpora modulu typu 2280
Rozhraní PCIe Gen5x4
Přenosová rychlost až 128 Gb/s
1× Hyper M.2 Socket M2_2
Podpora modulu typu 2280
Rozhraní PCIe Gen4x4
Přenosová rychlost až 64 Gb/s
Podpora NVMe SSD jako bootovacích disků
M2_2 podporuje Intel® Optane™ Technology
Podpora Intel® Volume Management Device

Podpora 2× 2,5palcového SATA3 6 Gb/s HDD nebo SSD
Podpora disků s výškou 7 mm
Podpora disků s výškou 9,5 mm
Podpora RAID 0
RAID 0 je určen pro vyšší I/O výkon
Podpora RAID 1
RAID 1 umožňuje zrcadlení dat
Součástí příslušenství jsou 2× SATA Data with Power Cable

Gigabit LAN
Řadič Intel® I219V
1× zadní RJ-45 LAN port s LED

1× M.2 Socket Key-E
Podpora modulu typu 2230 Wi-Fi/Bluetooth
Podpora Intel® CNVi Integrated Wi-Fi/Bluetooth
Wi-Fi/Bluetooth modul je volitelné příslušenství
Volitelný ASRock M.2 Wi-Fi Kit obsahuje Intel® M.2 Wi-Fi modul a dvě antény
Uváděné volitelné moduly: Intel® AX210 nebo Intel® AC3168
Dostupnost Wi-Fi kitu se může lišit podle modelu nebo regionu

1× MIC-In
1× USB 3.2 Gen2x2 Type-C port
Přenosová rychlost USB Type-C až 20 Gb/s
Podpora ESD Protection
1× USB 3.2 Gen2 Type-A port
Přenosová rychlost USB Type-A až 10 Gb/s
Podpora ESD Protection
1× Headphone with MIC Jack

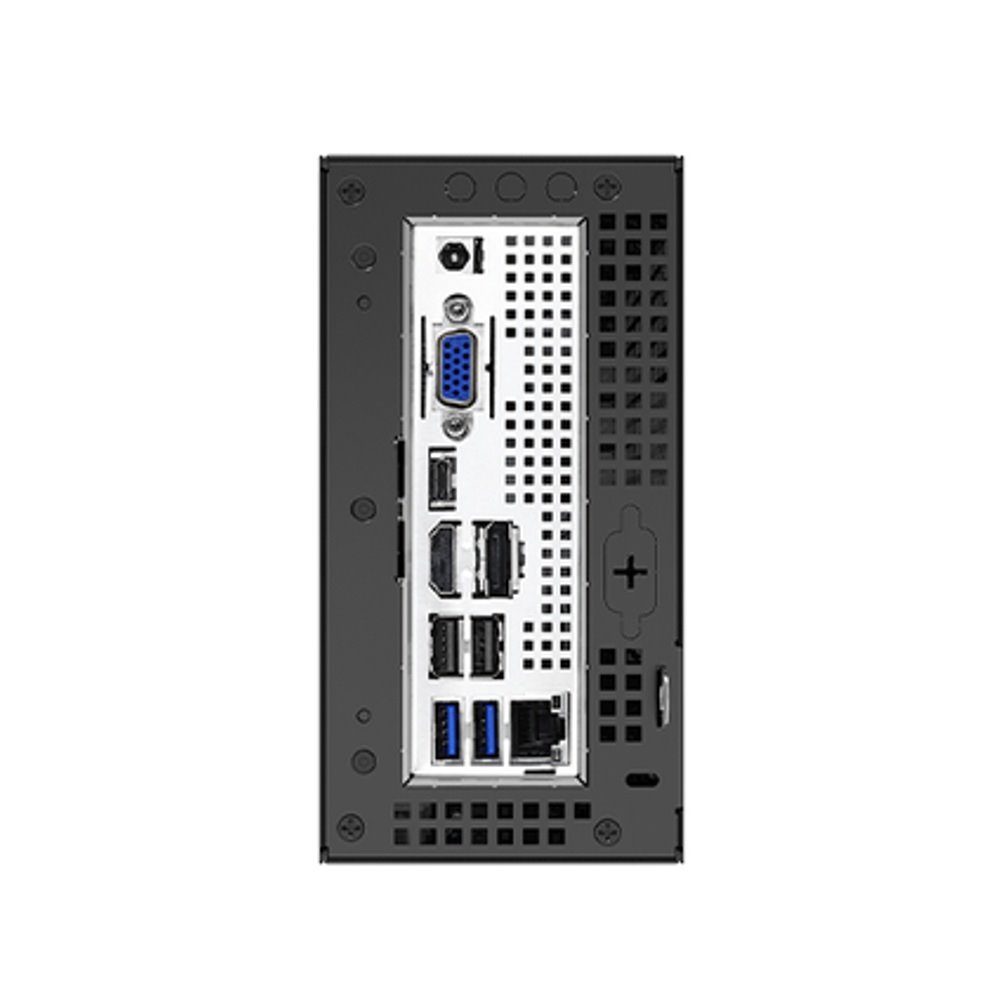

1× DC-In Jack
DC-In je kompatibilní s 19V napájecím adaptérem
1× D-Sub port
1× HDMI port
1× DisplayPort 1.4
1× USB 3.2 Gen2 Type-C port
Přenosová rychlost USB Type-C až 10 Gb/s
Podpora USB Type-C Alt Mode
USB Type-C Alt Mode poskytuje signál DisplayPort 1.4
USB Type-C nabízí Power Delivery až 60 W
2× USB 3.2 Gen1 Type-A port
Podpora ESD Protection
2× USB 2.0 port
Podpora ESD Protection
1× RJ-45 LAN port s LED

1× USB 2.0 Header
1× Front Panel Header
2× 4-Pin Fan Connector
1× CPU Fan Connector
1× System Fan Connector
1× Internal Speaker Header, 4-Pin
1× Audio Header, 4-Pin

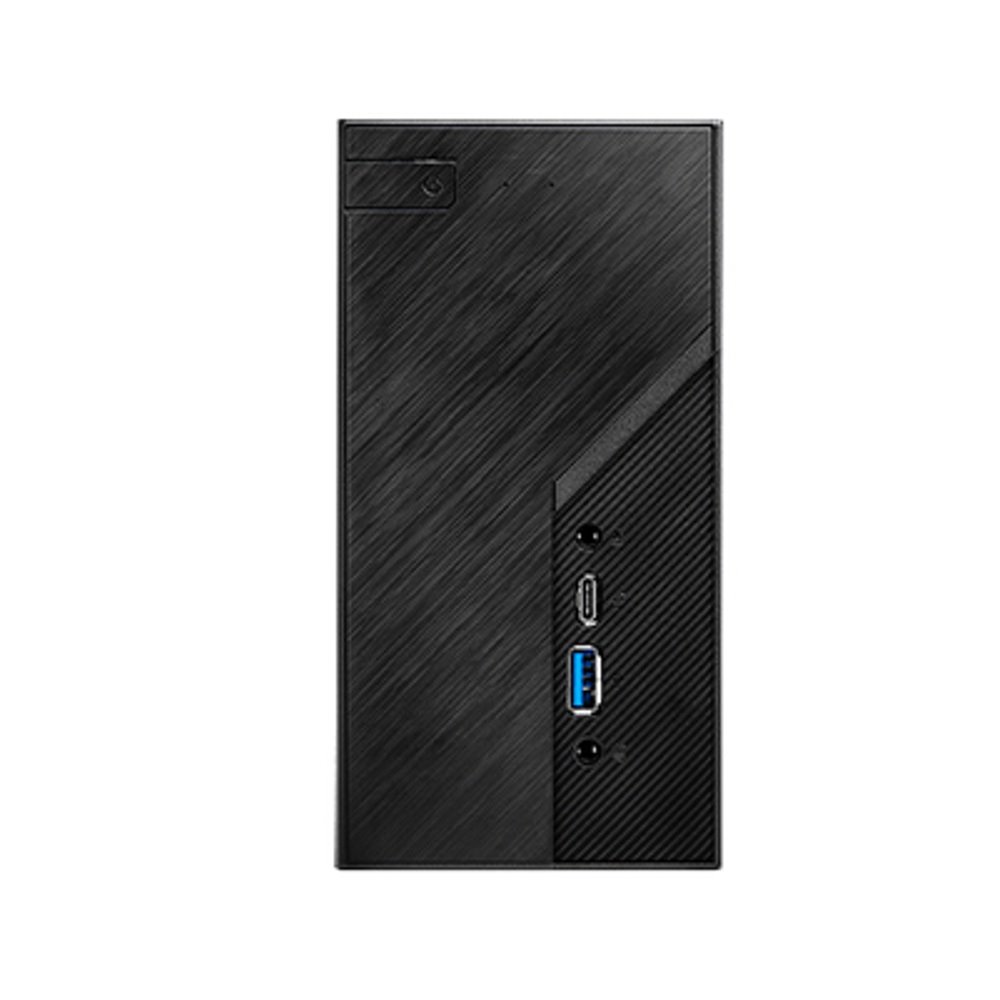

1× přední USB 3.2 Gen2x2 Type-C, 20 Gb/s
1× přední USB 3.2 Gen2 Type-A, 10 Gb/s
1× zadní USB 3.2 Gen2 Type-C, 10 Gb/s, USB Type-C Alt Mode
2× zadní USB 3.2 Gen1 Type-A
2× zadní USB 2.0
1× interní USB 2.0 Header
Volitelný USB 2.0 Cable umožňuje přidat 2× USB 2.0 port na boční panel
Volitelný DeskMini USB Hub umožňuje rozšířit systém o další 2× USB 2.0 port

Podpora Intel® Optane™ Memory Technology
Podpora Intel® Optane™ Storage Technology
Slot M2_2 podporuje Intel® Optane™ Technology
Podpora Intel® Volume Management Device

1× napájecí adaptér 120 W / 19 V
Zadní DC-In Jack kompatibilní s 19V napájecím adaptérem
Napájecí adaptér je součástí příslušenství

Rozměry: 155 × 155 × 80 mm
Objem skříně: 1,92 l

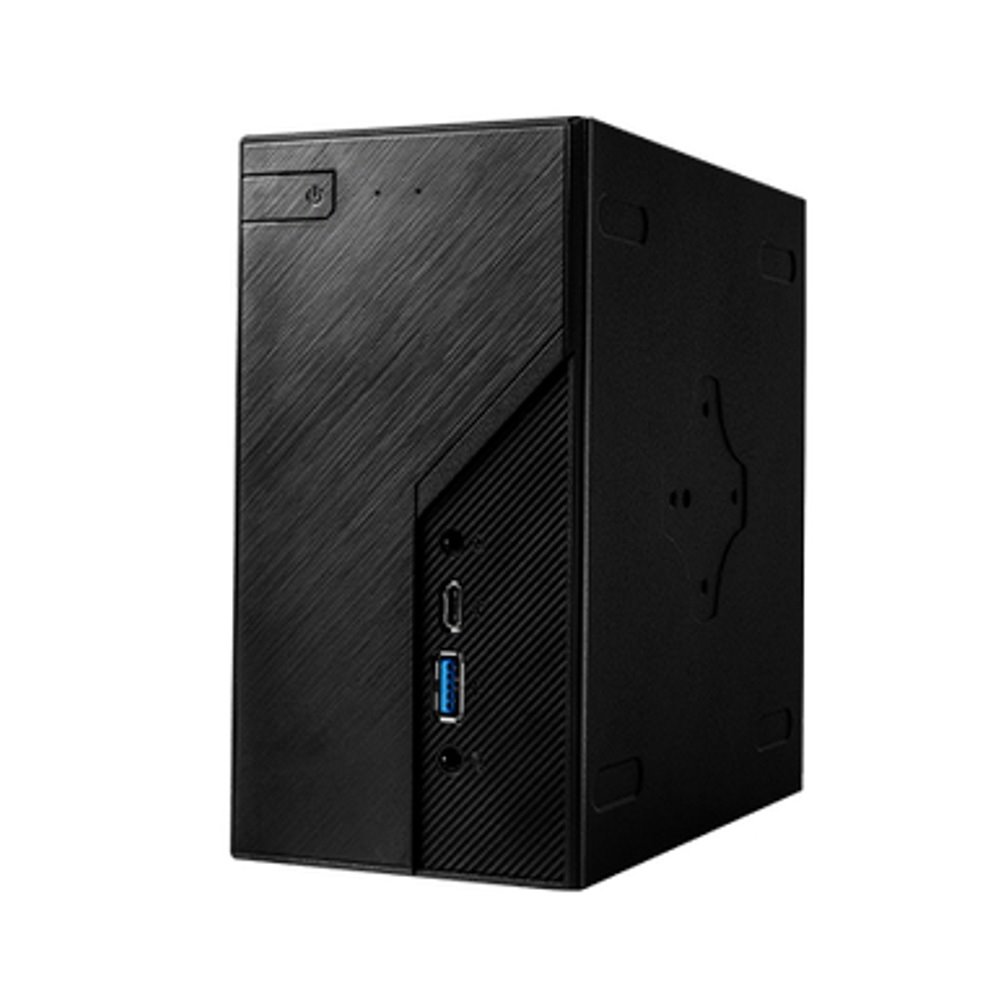

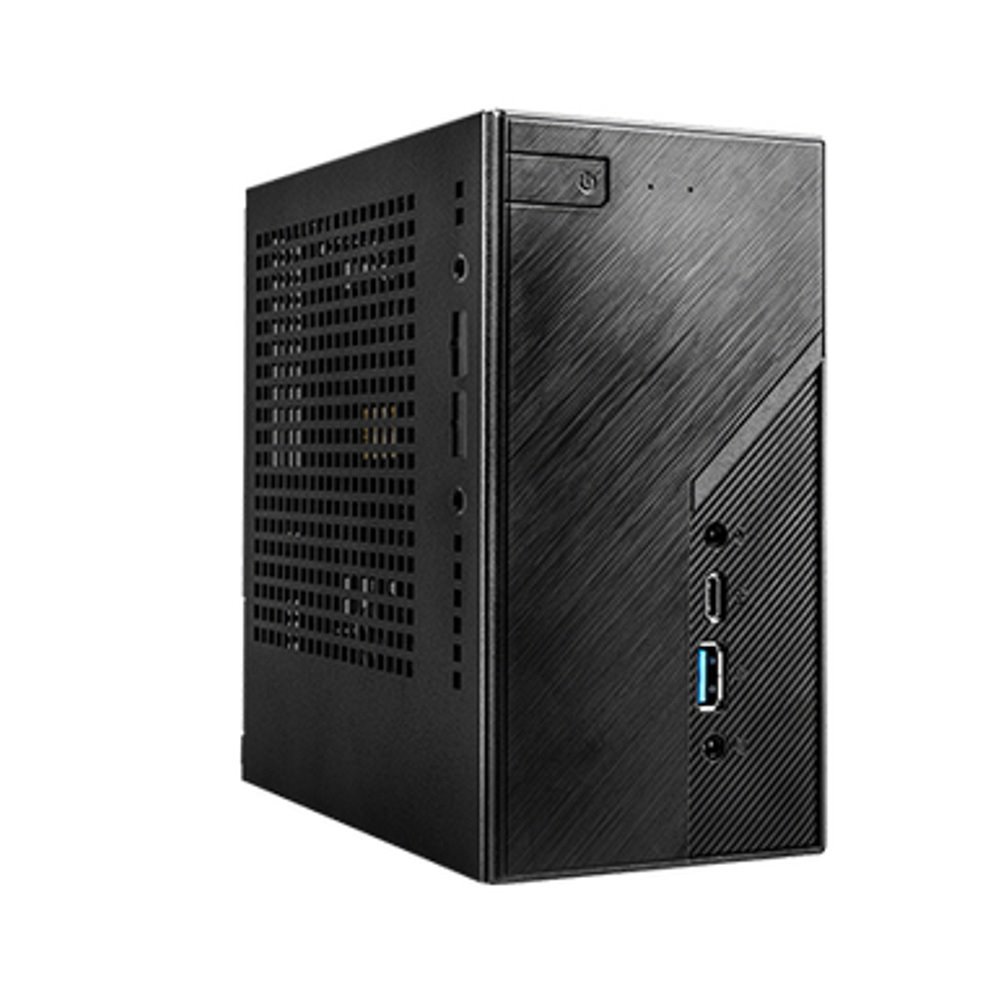

Kompaktní provedení řady ASRock DeskMini

TPM 2.0 IC
Dostupnost konkrétních bezpečnostních funkcí závisí na BIOSu, operačním systému a konfiguraci systému

Podpora Microsoft® Windows® 10 64-bit
Podpora Microsoft® Windows® 11 64-bit

Auto Driver Installer podle oficiálního popisu ASRock
Předinstalovaný LAN ovladač umožňuje připojení a následnou instalaci potřebných ovladačů
Funkce usnadňuje instalaci ovladačů bez optické mechaniky

DeskMini Addressable LED, volitelné příslušenství
Magnetický Addressable RGB LED Strip určený pro Mini PC ASRock DeskMini Series
DeskMini USB Hub, volitelné příslušenství
Magnetický USB Hub umožňuje připojení DeskMini Addressable LED a rozšíření o 2× USB 2.0
VESA Mount Kit, volitelné příslušenství
Umožňuje upevnění DeskMini na kompatibilní držák VESA, monitor nebo polohovací rameno
Rear Audio Cable, volitelné příslušenství
Umožňuje připojení externích audio zařízení
Intel® Wi-Fi Kit, volitelné příslušenství
ASRock M.2 Wi-Fi Kit obsahuje Intel® M.2 Wi-Fi modul a dvě antény
Uváděné varianty modulu: Intel® AX210 nebo Intel® AC3168
USB 2.0 Cable, volitelné příslušenství
Umožňuje rozšíření o 2× USB 2.0 port na bočním panelu
Dostupnost volitelného příslušenství se může lišit podle modelu nebo regionu

2× SATA Data with Power Cable
1× napájecí adaptér 120 W / 19 V
1× Screws Pack

Vhodné pro kompaktní barebone sestavy s procesory Intel Core 14., 13. a 12. generace do 65 W
Vhodné pro systémy se dvěma DDR4-3200 SO-DIMM moduly
Vhodné pro konfigurace s NVMe Gen5, NVMe Gen4 a dvěma 2,5palcovými SATA disky
Podpora RAID 0/1 umožňuje vytvořit výkonné nebo zrcadlené diskové úložiště
Podpora až čtyř displejů umožňuje produktivní práci s více monitory
Volitelný VESA držák umožňuje instalaci systému za monitor nebo na kompatibilní rameno

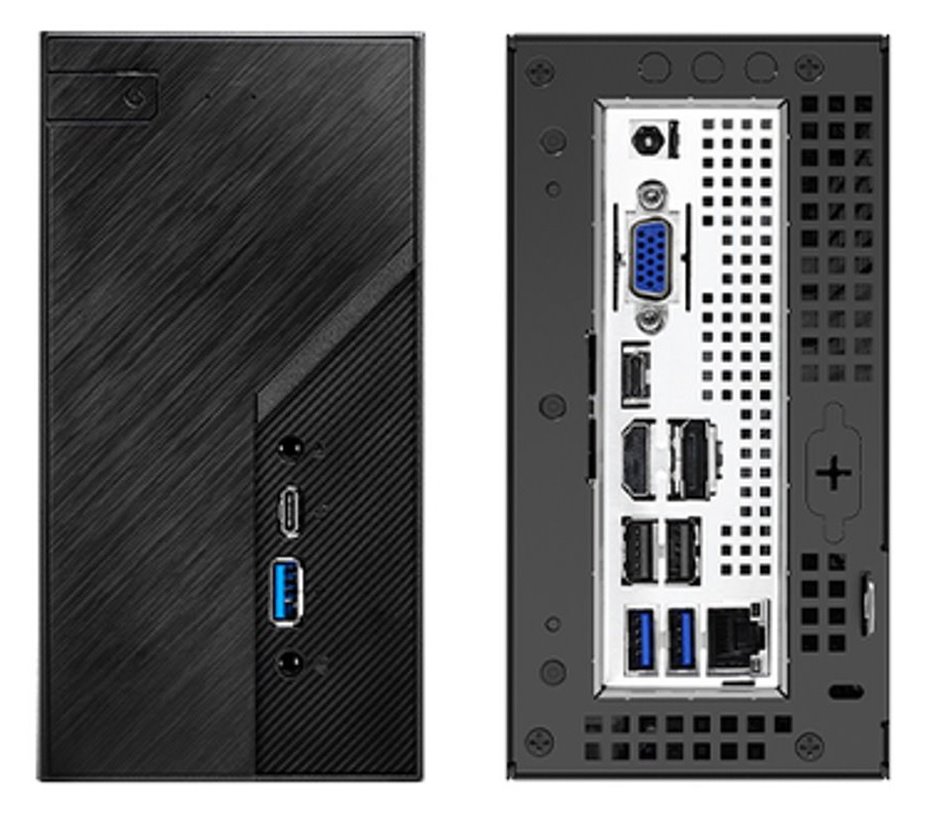

ASRock DeskMini B660 Series
Barebone Mini PC
Objem 1,92 l
Rozměry 155 × 155 × 80 mm
Základní deska B660M-STX
Čipset Intel B660
Socket LGA1700
Podpora Intel Core 14. generace
Podpora Intel Core 13. generace
Podpora Intel Core 12. generace
Maximální TDP procesoru 65 W
Podpora chladiče Intel s maximální výškou 47 mm
Dr.MOS
Premium 60A Power Choke
Aluminum MOSFET Heatsink
2× DDR4-3200 SO-DIMM
Dual Channel
Maximálně 64 GB
Non-ECC
HDMI 4K@60Hz
DisplayPort 1.4
DisplayPort 1.4 přes USB Type-C Alt Mode
D-Sub
Až čtyři displeje současně
Realtek ALC269 Audio Codec
1× Blazing M.2 2280 PCIe Gen5x4, 128 Gb/s
1× Hyper M.2 2280 PCIe Gen4x4, 64 Gb/s
Podpora NVMe SSD jako bootovacích disků
Intel Volume Management Device
Intel Optane Technology
2× SATA3 6 Gb/s 2,5" HDD/SSD
Podpora disků s výškou 7 mm a 9,5 mm
RAID 0/1
Gigabit LAN Intel I219V
1× M.2 Key-E pro Wi-Fi/Bluetooth
Podpora modulu typu 2230
Podpora Intel CNVi
1× přední USB 3.2 Gen2x2 Type-C 20 Gb/s
1× přední USB 3.2 Gen2 Type-A 10 Gb/s
1× zadní USB 3.2 Gen2 Type-C 10 Gb/s
USB Type-C Alt Mode
DisplayPort 1.4 přes USB Type-C
Power Delivery až 60 W
2× zadní USB 3.2 Gen1 Type-A
2× zadní USB 2.0
1× interní USB 2.0 Header
1× MIC-In
1× Headphone with MIC Jack
1× DC-In Jack
1× RJ-45 LAN port s LED
1× Front Panel Header
1× CPU Fan Connector
1× System Fan Connector
1× Internal Speaker Header
1× Audio Header
TPM 2.0 IC
Microsoft Windows 10 64-bit
Microsoft Windows 11 64-bit
Auto Driver Installer
Napájecí adaptér 120 W / 19 V
2× SATA Data with Power Cable
Screws Pack
Volitelný DeskMini Addressable LED Strip
Volitelný DeskMini USB Hub
Volitelný VESA Mount Kit
Volitelný Rear Audio Cable
Volitelný Intel Wi-Fi Kit
Volitelný USB 2.0 Cable
